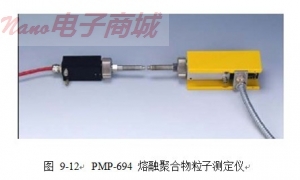

德國Topas PMP-694 熔融聚合物粒子分析儀

1）儀器描述
PMP-694 熔融聚合物粒子測定儀以其高的靈敏度和分辨率對粒子形態 進行在線監測及對潔凈進行優化分析。粒徑分析技術基于單顆粒分級計數測量方法，在無假設的條件下對顆粒物理大小進行測試，其具有高靈敏度、高精確度和粒徑分析的快速反應的特點。單顆粒探測傳感器 PMP 系列基于消光原理，對透明聚合物熔體或相似流體的潔凈進行分析?？稍跇O限溫度和壓力分別高達 290°C 和 15MPa 的條件下對高粘度材料進行測試分析。

2）儀器特點及應用
在線測試
快速、非接觸式光學測試方法
測試可在極端條件（溫度高達 150°C，壓力高達 15MPa）下對流動的透明熔體進行測試
粒子的類型對測試影響小
標準傳感器接口，其他尺寸可根據客戶要求定制
能夠安裝在不同的擠出機和聚合物生產機器上
強大的工業設計
方便的 Windows 控制軟件 PMPWin
透明流體中粒徑和粒子濃度測試
監控生產流程
連續的潔凈分析（氣泡、魚眼、黑斑）
同質性的波動探測
最佳擠出配置或擠出條件的探測
接受和輸出控制

3）儀器工作原理
PMP-694 熔融聚合物粒子測定儀利用物理效應中被照明的顆粒會產生消光現象與粒子橫截面積和尺寸有關的原理（如圖 9-13）?；诖爽F(xiàn)象，在生產線上安裝一個傳感器來測試通 過其敏感區流體的顆粒。包含了兩大部件：光學傳感器單元和信號采集單元。光學傳感器單元的主要部分為光電探測器、激光二極管和光學部件（透鏡）。

4）儀器特點
在 Windows2000/XP 下的用戶界面
原始數據的實時信號分析和輸出（通過顯示器或文檔）
用戶自定義的閥值
粒徑分級的可分配性
每個閥值內用戶自定義計數率的范圍
測試過程可限定的：整合時間、時間分辨率
寬范圍的數據記錄函數
傳感器功能測試：警報器輸出的激活
超出計數率范圍的參數化和警報輸出
計數率進程的圖形化輸出（激活閥值、錯誤和警報輸出狀態）
5 ）分鐘內的計數率趨勢的圖形化
已選閥值測量數據的計數率趨勢，無計數率說明的曲線放在下面

6）技術參數
測量粒徑范圍：20…500μm
濃度范圍：最大 150 P/cm3
測量光束截面積：400 × 200μm，
光源：30mW 激光二極管，660nm
電源：110…230VAC/47…63Hz
粒徑分級：用戶自設
軟件：數據獲取和控制軟件 PMPWin
接口：LAN，USB
信號單元的尺寸和重量：
450 × 320 × 450mm；15kg
