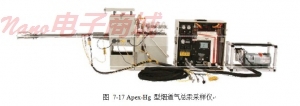

德國Topas Apex-Hg煙道氣總汞采樣儀

一、 儀器描述：

Apex-Hg型煙道氣總汞采樣儀是由美國EPA規定的煙道氣顆粒采樣方法Method 5衍生而來，基本部件及方法類似，只是吸收液的方法有別。Apex-Hg采樣儀通過設置入口皮托管流量計，測定煙道氣體流速；通過設置入口溫度傳感器及壓力傳感器，測定煙道氣體溫度及壓力；通過設置等速采樣頭采集顆粒物于濾膜，用于稱重或化學分析；加熱管在電加熱情況下保持不低于120攝氏度的采樣溫度，以防止氣態水蒸氣及半揮發性污染物的冷凝，降低顆粒采樣誤差；通過濾膜下游的冰浴及套管，冷凝水蒸氣用于測量煙氣濕度；通過吸收瓶特定溶液吸收氣態Hg，用于化學分析；通過濾膜下游設置干式氣體流量計，測定干基煙氣排放量；氣態及顆粒態Hg排放量通過采集的樣品進行實驗室分析得出。該方法適用于精確測量固定污染源Hg的排放因子、建立Hg排放清單，也可作為排污收費制度下的排污量的計量依據。

二、儀器構成：

1、MC-572 型采樣控制臺(如圖3)：

MC-572型采樣控制臺用一個高質量公制的干式氣體流量計，是目前最流行的模式。大的里程表指示器，使得流程指示器輪子清晰可見，對漏洞檢查很適用。 所有顯示器均使用公制的單位。同時MC-572也是雙重的圓柱形并帶有水平測量裝置的壓力計。小的輕量級干式氣體流量計同時適用于顆粒和低流量氣體的采樣。包括一個外部的旋轉風向標泵。用這一控制臺采用手工抽取樣品方法可節約費用。


2、SB-50型采樣箱裝置(如圖4)：

SB-50型采樣箱裝置用途廣泛，有輕量級和多種配置可供選擇。 我們提供二個不同的濾膜保溫箱和兩個不同的冒口能貼到濾膜保溫箱和四個不同的冷凝器的底部。在試驗測試期間，冷凝器的容器很容易更換。幾個標準的裝置是可利用的，個別的組成部件可單獨購買。


3、標準Method 5采樣探頭裝置(如圖5)：

標準的Method 5采樣探頭裝置包括不銹鋼探頭保護鞘、探頭加熱器、探頭襯墊和小的零件包。探頭嚴格依照標稱(襯墊)長度，有效的長度是小于標稱一英尺。

4、等速采樣嘴 (如圖6)：

我們提供多種不同材料扣緊的采樣嘴。為滿足不同的需求，在一定范圍內，采樣嘴備有多種尺寸，大小取決于煙道氣流的速度，而噴嘴的材料取決于煙道氣溫度和采樣方法。最流行采樣嘴的材料是以表面涂有聚四氟乙烯的316不銹鋼。其它的噴嘴材料包括硼硅酸鹽玻璃、600鎳合金和石英。標準的采樣嘴是4英寸長且?guī)в幸粋€(gè)5/8 英寸外徑的彎管接頭。

5、不銹鋼或玻璃冷凝器(如圖7)：

不銹鋼或玻璃冷凝器具有2英寸直徑和500毫升容量。除了5/8英寸，還可與細的14/35椎管連接。不銹鋼冷凝器與玻璃冷凝器是可以互換的。其它的大小和結構也可提供。

6、標準的臍帶電纜(如圖8)：

標準的臍帶電纜用輕便型的、帶有編織物保護層。它包括1無紐結、3個反紐聚乙烯線、5個K型熱電偶、1根包含5導線電纜及4針電源接頭。熱電偶插頭是彩色的。樣品線具有1/2英寸快速接頭，pitot管線具有1/4英寸快速接頭(3/8英寸可選)。標準電纜的長度是 30、60及90英尺，用U型袋子包裝。
