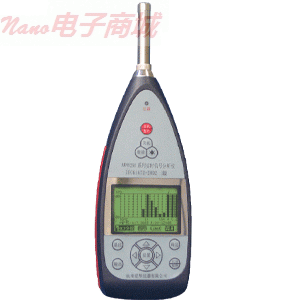

概述：AWA6291型實時信號分析儀是一種數字信號處理技術的袖珍式實時分析儀，它可以對噪聲、振動或其它電信號進行頻譜及幅值分析。模塊化設計，用戶可選擇不同軟件，實現不同功能，得到不同的測量指標。該儀器可應用于工業企業、環境保護、勞動衛生、科研教學、計量檢測等領域，完成機器設備噪聲測量與分析、環境噪聲測量、聲功率級測量、建筑聲學測量、以及機器振動、環境振動和人體振動測量與分析。配合機場噪聲精密分析軟件包，可用于機場噪聲精密測量。

特點：●符合GB/T 3785.1-2010 1級

●高精度，24位A/D，級線性范圍大于90 dB

●同時（并行）完成A、C、Z三種頻率計權和F、S、I三種時間計權

●實時1/1和1/3 OCT、FFT分析

●定時開機、定時關機功能；啟動方式可為超限啟動或等間隔啟動模式

●用戶選購1/3 OCT軟件，可以自行定義頻率計權值（W-U）

●可以連續記錄總值、OCT及1/3 OCT分析結果隨時間的變化

主要技術性能：

1、信號輸入：插座：X9-6z，可選LEMO插座；輸入阻抗：150 kΩ//100 pF；最大輸入電壓：10 V（有效值）；

2、頻率范圍：10 Hz~20 kHz（±0.2 dB），1 Hz~23 kHz(±1.0 dB)

3、量程增益：-10 dB、0 dB、10 dB、20 dB、30 dB、40 dB

4、自生噪聲電壓：小于4 μV（1 Hz~23 kHz）

5、電壓測量范圍： 15 μV~10 V (有效值)

6、信號輸出：插座：Φ3.5立體聲耳機插座；輸出阻抗：1 kΩ；最大輸出信號電壓：3.2 V。

7、級線性范圍：大于90 dB

8、A/D位數：24位 9、采樣頻率：48 kHz

10、顯示器：240×160點陣LCD，有LED背光

11、輸出接口：RS232接口，可接微型打印機打印測量結果，也可接PC機送出測量結果和實時分析結果；

USB接口，mini B型，符合USB1.1,兼容USB2.0，可連至PC機。

12、數據存貯：測量結果保存在64 Mbit的FLASH中，最多儲存12288組，也可將數據轉存到U盤中

13、內部日歷時鐘：誤差小于1分鐘/月

14、儀器內部自帶符合GB 2312標準的漢字庫，可在儀器上輸入中英文測點名

15、用戶可設定開機時間及關機時間。開機穩定時間：小于10秒

16、工作電源：6節LR 6 堿性電池或可充電電池，可連續使用12小時。也可使用8 V外部電源

17、外形尺寸：225×90×38(mm)（不含傳聲器和前置放大器）

18、質量：0.5 kg（包括電池，不含傳聲器和前置放大器）)

19、電磁兼容性：滿足IEC 61672.1:2002標準中對X類聲級計的要求

20、工作環境： 工作溫度：-10 ℃～+50 ℃；相對濕度：25%～90%； 大氣壓力：65kPa～108kPa

噪聲統計分析軟件(S6291-00101)

1、主要功能：噪聲統計分析、24小時自動監測和積分測量

2、主要測量指標：統計分析菜單：LAFp、LAFmax、LAF5、LAF10、LAF50、LAF90、LAF95、LAFmin、SD、LAeq1s、LAeq,T、LAE、LAFeqT

24h測量菜單：除了統計分析菜單所有的測量指標外，還有Ld、Ln、Ldn

3、顯示分辨率：0.1 dB

4、數據存貯：可存貯統計分析結果、24h測量結果、積分測量結果，最多12288組，也可將測量結果轉存在U盤上

噪聲OCT頻譜分析軟件包（S6291－00202）

1、主要功能：噪聲的實時倍頻程頻譜分析和積分測量

2、濾波器類型：并行(實時)倍頻程數字濾波器

3、濾波器中心頻率：16 Hz～16 kHz

4、濾波器符合標準：GB/T3241和IEC61260 1級

5、主要測量界面：列表界面、圖形界面?？梢酝瑫r顯示11個中心頻率的頻帶聲壓級以及A、C和Z計權聲壓級

6、主要測量指標：頻帶瞬時聲壓級(Lfmi)、頻帶1秒等效聲級(Lfmeq,1s)、頻帶等效連續聲級(Lfmeq,T)、1秒內最大計權聲級(Lxyp)、瞬時計權聲級(Lxyi)、1秒等效計權聲級(Lxeq,1s)、等效連續計權聲級((Lxeq,T)、聲暴露級(LAE)、聲暴露(E)、峰值C聲級(Cpeak)，測量經歷時間(Tm)。（fm由中心頻率決定，X為頻率計權A、C、Z；Y為時間計權F、S、I）

7、實時分析速度：約47次/秒，同時完成所有中心頻率及A計權，C計權，Z計權測量

8、記錄功能：可按31 ms、0.1 s、0.5 s、1 s間隔記錄倍頻程頻譜隨時間的變化

9、數據存貯：可存貯倍頻程分析的瞬時值、1秒積分值、積分值、最大值、總值分析的積分測量結果，最多12288組，也可將測量結果轉存在U盤上

噪聲1/3 OCT分析軟件包(S6291－00303)

1、主要功能：噪聲的實時1/3倍頻程頻譜分析和積分測量

2、濾波器類型：并行(實時)1/3倍頻程數字濾波器

3、濾波器中心頻率：10 Hz～20 kHz

4、符合標準：GB/T3241和IEC61260 1級

5、主要測量界面：列表界面、圖形界面，可以同時顯示34個中心頻率的頻帶聲壓級以及合成A、C和Z計權聲壓級

6、主要測量指標：頻帶瞬時聲壓級(Lfmi)、頻帶1秒等效聲級(Lfmeq,1s)、頻帶等效連續聲級(Lfmeq,T)、1秒內最大計權聲級(Lxyp)、瞬時計權聲級(Lxyi)、1秒等效計權聲級(Lxeq,1s)、等效連續計權聲級((Lxeq,T)、聲暴露級(LAE)、聲暴露(E)、峰值C聲級(LCpeak)，測量經歷時間(Tm)（fm由中心頻率決定，X為A、C、Z、W-U；Y為F、S、I）

7、記錄功能：可按31 ms、0.1 s、0.5 s、1 s間隔記錄1/3倍頻程頻譜隨時間的變化

8、數據存貯：可存貯1/3倍頻程分析的1秒積分值、積分值、總值分析的積分測量結果，最多12288組，也可將測量結果轉存在U盤上

噪聲FFT分析軟件(S6291－00404)

1、主要功能：噪聲的實時FFT頻譜分析

2、譜線數：512線，可看到200條譜線

3、采樣頻率：48 kHz、24 kHz、12 kHz、6 kHz、3 kHz、1.5 kHz

4、分析頻率上限：18.75 kHz、9375 Hz、4687 Hz、2344 Hz、1172 Hz、586 Hz

5、帶寬：93.75 Hz、46.875 Hz、23.438 Hz、11.74 Hz、5.8594 Hz、2.9297 Hz

6、重疊率：0 %、50 %、75 %、87.5 %、93.75 %、97 %

7、平均方式：指數平均F（時間常數125 ms）和S（時間常數為1 s），及線性平均。

8、主要測量指標：每根譜線下的F計權瞬時值、S計權瞬時值、1秒等效聲級、等效連續聲級；1秒內最大計權聲級(Lxyp)、瞬時計權聲級(Lxyi)、1秒等效計權聲級(Lxeq,1s)、等效連效計權聲級((Lxeq,T)、聲暴露級(LAE)、聲暴露(E)、峰值C聲級(Cpeak)，測量經歷時間(Tm)

9、數據存貯：可存貯FFT分析的F時間計權瞬時值、S時間計權瞬時值、1秒積分值、積分值；總值分析的瞬間值、積分測量結果，最多12288組，也可將測量結果轉存到U盤上

可選配置清單（可根據用戶定貨要求提供)

?

軟件編號	軟件包名稱	測量項目	應用
S 6291-00101	噪聲統計分析軟件包	同時測量LPA、LPC、LPZ三種頻率計權聲壓級、等效連續聲級Leq與統計聲級LN（N為5、10、50、90、95）、24小時自動監測。	環境噪聲測量和一般聲學測量
S 6291-00202	噪聲1/1 OCT分析軟件包	同時列表或圖示測量LPA、LPC、LPZ三種頻率計權聲壓級、11個倍頻帶聲壓級，濾波器中心頻率：16 Hz~16 kHz，以及等效連續聲級Leq測量。	機器噪聲測量和頻譜分析和室內環境噪聲測量
S 6291-00303	噪聲1/3 OCT分析軟件包	同時列表或圖示測量LPA、LPC、LPZ三種頻率計權聲壓級、32個1/3倍頻帶聲壓級，濾波器中心頻率：10 Hz~20 kHz，以及等效連續聲級Leq測量。	機器噪聲測量和頻譜分析
S 6291-00404	噪聲FFT分析軟件包	512線實時FFT分析，采樣頻率：48 kHz、24 kHz、12 kHz、6 kHz、3 kHz、1.5 kHz、750 Hz。測量并顯示瞬時值、1秒積分值、積分值、最大值保持。	機器噪聲測量和窄帶頻譜分析
S 6291-00508	混響時間測量軟件包	可以按ISO 3382規定的脈沖反向積分法測量室內的混響時間。	建筑聲學和吸聲材料測量
S 6291-02305	振動1/3 OCT分析軟件包	同時測量機器振動的加速度、速度、位移（振幅）及實時1/3OCT頻譜分析	機器振動測量和頻譜分析
S 6291-02406	振動FFT分析軟件包	同時測量機器振動的加速度、速度、位移（振幅）及實時FFT頻譜分析	機器振動測量和窄帶頻譜分析
S 6291-01107	人體振動測量軟件包	按GB/T 100071和ISO8041：1990測量環境振動。也可按按ISO 8041：2005測量人體全身振動和/或手傳振動?！疽奝33 AWA6291型實時信號分析儀(人體振動測量)】	人體振動測量及環境振動測量
S 6291-01310-	低頻1/3 OCT分析軟件包	按GB/T 50355-2005測量住宅建筑室內振動，也可測量自定義頻率計權振動，【見P33 AWA6291型實時信號分析儀(住宅室內振動測量)】	低頻振動頻譜分析
	機場噪聲精密測量軟件包	安裝在計算機中，對于由AWA6291或AWA6228采集的機場噪聲1//3倍頻程實時頻譜，按GB 9661中精密法計算機場周圍環境噪聲的相關指標
