回流焊爐的高溫潤滑解決方案

潤滑劑被廣泛用于降低兩個相對運動的接觸表面之間的摩擦系數,是任何機械運動不可缺少的。回流焊爐的輸送鏈條、板寬調節絲桿、熱風馬達軸承等零部件需要在200℃以上的高溫中工作，而焊接特定區域溫度在250℃或更高，這一溫度是普通潤滑油脂無法承受的。要保證回流焊爐的長期無故障運行，減少焊爐不必要的保養工作，必須選擇合適的高溫潤滑劑。

什么樣的潤滑劑適合回流焊爐的高溫零部件潤滑？

回流焊爐的工作溫度要求

使用回流焊爐在印刷電路板上焊接表面貼裝元件時，要得到優質的焊點必須使用適當?shù)幕亓鳒囟惹€，曲線一般遵照焊錫膏制造商提供的數據。以采用Sn63/Pb37共晶焊錫為例，焊錫的液化溫度為183℃，為保證回流的品質以防止缺陷的產生，板的回流溫度必須高出液化溫度20℃。受傳熱速率的影響，板上的實際溫度總是低于焊爐的設定溫度，因此焊爐的回流區溫度設定在250℃。以下是回流爐各區間溫度的典型設定值。

考慮到鏈條等部件均是熱的良導體，可以認為各區間的機械運動件的溫度近似于設定溫度，即最高為250℃，這一溫度也就是也應選擇的高溫油脂長期使用時必須能承受的溫度。

需要指出的是，當采用的焊膏不同或產品品種不同時，焊爐的實際設定溫度可能會更高?？紤]到社會對環保的密切關注，焊爐需要適應未來成本最低的無鉛焊錫膏，而這一類焊膏的共熔點大致在200℃左右。因此焊爐高溫潤滑油脂的耐熱性必須留有余地，優選的高溫油脂長期使用時所能經受的溫度應該在280℃以上。

電子行業對維修的要求

電子行業的競爭非常激烈，發揮生產線的最大能力以創造最大利潤是基本的準則，因此有許多工廠的SMT線每天24小時運轉，一周運行六天至六天半。而在交貨期緊迫的情況下，半個月連續開車超工也是常事。我們知道回流焊爐高溫部件的潤滑保養難度，依次是熱風馬達軸承、板寬調節絲桿與傳輸鏈條，前兩種保養時要打開焊爐中斷生產。廠家如果把極其有限的保養時間用到焊爐每周或三四天一次的潤滑上，無疑很不值得，然而又不能因此放棄保養導致設備縮減壽命。因此，用于鏈條與絲桿潤滑的高溫油脂必須要有長達一個月的潤滑周期，考慮到馬達軸承潤滑保養的難度，該軸承潤滑脂的潤滑周期應不少于一年。

再結合其他要素，優選的回流焊爐高溫潤滑劑應該滿足以下要求：

1．280℃高溫下的有效潤滑

2． 長達一個月的長效潤滑時間，馬達軸承潤滑周期不少于一年

3． 不污染環境，不影響操作人員健康SMT廠房密封，空氣的流通量小。高溫蒸發量大的油脂，其揮發與熱分解成分無法通過焊爐的風管及時排出，這些成分及各種各樣的潤滑油添加劑在空氣中日積月累，必將會對操作員工的身體健康造成不利。潤滑周期短、添加頻繁的潤滑油脂表明其揮發與熱分解成分很多。

4．不影響產品的質量 潤滑油脂的黏附性要強，潤滑脂在高溫下不會產生油滴油。高溫黏附性不強的油會沿著鏈條爬行，直到污染電路板。而當熱風馬達的位置處于鏈條上方時，軸承脂滴油也會污染電路板。

5．延長設備壽命 要保證設備的使用壽命，潤滑油脂除了在金屬表面形成的油膜需要有低摩擦系數和優秀的負載能力外，高溫下長期使用時應不結炭、結焦。結炭的累積會導致焊爐運行時有異聲發出、調節板寬難，直至鏈條與絲桿出現卡死、抱死，迫使設備停機檢修。

6．潤滑油脂的閃點溫度在300℃以上，減少火災隱患 油脂的閃點應高于使用溫度20-30℃，以防火災。這一點對于無氮?dú)獗Ｗo(hù)的回流焊爐尤其重要。

下表可以為我們選擇合適的潤滑劑指明方向，此表摘自Ind. Lubr. And tribology,1999,41(6).

?

從上表可以看出，滿足在250℃以上長期使用且閃點在300℃左右的并不多，只有聚苯醚、全氟聚醚、甲基硅油、甲基苯基硅油等潤滑劑，但最適用的只有全氟聚醚潤滑油脂。這是因?yàn)榫郾矫言诔叵虏灰琢鲃?dòng)。硅油類油脂由于表面張力極低且可壓縮性高，導致形成的痧油膜負載能力不強而只適用于儀表潤滑。

高售的礦物類潤滑劑，即使是被廣泛宣傳的加入了各種耐高溫添加劑的品牌產品，也完全不適用于回流焊爐的高溫零部件潤滑。使用這些油脂后出現的問題有：油脂易干、因油脂結焦出現卡抱死現象、因油脂揮發量大潤滑補充不及導致的過量磨損并因此迫使設備提前大修等等。

適用于回流焊爐高溫零部件潤滑的FOMBLIN YR全氟聚醚潤滑劑

FOMBLIN AR全氟聚醚潤滑劑是配合美國NASA（國家航空航天總署）的太空計劃研制成功，由一系列的氟化油和潤滑脂組成，具有耐高溫、不燃性和不與活潑的化學物質反應的性質。

適用于回流焊爐高溫零部件潤滑的產品型號是：

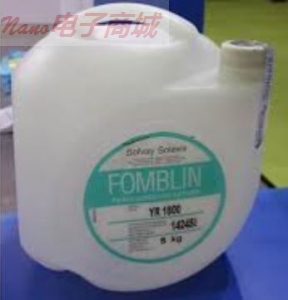

FOMBLIN YR 1800全氟聚醚潤滑油，用于傳輸鏈條的潤滑。

FOMBLIN AR 555全氟聚醚潤滑油，用于板寬調節絲桿與熱風馬達軸承的潤滑。

FOMBLIN AR 555潤滑脂是以FOMBLIN YR 1800潤滑油為基礎油添加極細顆粒聚四氟乙烯增稠劑和抗腐蝕添加劑的產品。

由于有如下優點，F(xiàn)OMBLIN全氟聚醚潤滑劑非常適用于回流焊爐的高溫零部件的潤滑。

1．極高的潤滑性能  FOMBLIN全氟聚醚潤滑劑在金屬表面形成油膜的摩擦系數極低，四球測試磨耗傷痕僅0.36mm2，而礦物油則為0.69mm2。在同樣的負載能力下，F(xiàn)OMBLIN全氟聚醚潤滑劑油膜厚度較碳?xì)漕悵?rùn)滑油低62%，因此能增加關鍵部分和零件的使用壽命、減少檢修停工時間、降低維護費用。

2．耐高溫、不滴油、不結炭  FOMBLIN YR 1800全氟聚醚潤滑劑具有極高的化學穩定性，不與氧氣反應，因此不存在閃點，無燃燒危險。最高耐高溫至340℃，288℃高溫下可以長期連續使用。FOMBLIN全氟聚醚潤滑劑長期使用后也不會產生炭化現象，高溫鏈條在壽命期內無須清理。潤滑油的黏附性極好，潤滑脂高溫下不會產生滴油現象，不會影響產品質量。

3．極低蒸發率，提高生產效率，有利于環保 FOMBLIN YR 1800全氟聚醚潤滑油蒸發率極低，204℃下22小時蒸發率小于1%。由于高溫蒸發損耗少，F(xiàn)OMBLIN YR 1800全氟聚醚潤滑劑的潤滑周期很長而且廢油脂處理極小，因此減少了對操作員工的健康影響并降低了對環境的污染。

FOMBLIN全氟聚醚潤滑劑在回流焊爐的應用實例

FOMBLIN全氟聚醚潤滑劑是意大利制造的ETC回流焊爐指定用高溫潤滑劑，瑞侃（上海）電子有限公司的ETC回流焊爐使用經驗證明：使用FOMBLIN氟素潤滑劑時，高溫鏈條與絲桿需每月添加一次潤滑油/脂，熱風馬達軸承用脂每年更換一次。

瑞侃（上海）電子有限公司新采購的兩臺ETC焊爐六年來運行良好，而另一臺美國運來的ETC舊焊爐至今已正常運行十年，瑞侃公司未更換過鏈條等運動部件，瑞侃公司焊爐的回流區設定溫度是265℃，現場可以看到，所有的高溫鏈條表面無任何積碳，絲桿的調節非常靈活，例行保養時發現焊爐的內部十分干凈，熱風馬達軸承脂表面有凝析的涂膠，但軸承脂內部仍保持原來的純白色而無變質情況。

由于使用了FOMBLIN全氟聚醚潤滑劑，ETC焊爐除了每月例行的給鏈條、絲桿添加油、脂，不須額外保養工作。瑞侃公司的回流焊米24小時運轉，每周只停機一天，機器極高的使用率無疑提高了利潤的回報。

結束語

FOMBLIN全氟聚醚潤滑劑無穎非常適合回流焊爐的高溫零部件潤滑，更適應未來對環保與產品品質的嚴格要求，隨著科技和管理水準的提升，在回流焊爐上的應用必然會越來越廣泛。
